| مكان المنشأ: | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية: | Prostepper |
| إصدار الشهادات: | CE.ISO.ROHS.SGS |
| رقم الموديل: | PST57H265-4P30 |
| الحد الأدنى لكمية: | 1 قطع |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | 38.5 * 24 * 23 |
| وقت التسليم: | 7-25 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 250000pcs شهريا |
| اكتب: | محرك متدرج هجين | نموذج: | PST57H265-4P30 |
|---|---|---|---|
| ارتفاع درجة الحرارة: | 80 درجة مئوية كحد أقصى | اللون: | الأسود والفضي |
| وزن المحرك: | 0.64 كجم | يؤدي (لا.): | 4 |
| زاوية الخطوة (بالدرجات): | 1.8 درجة | طول المحرك: | 51.5 ملم |
| تسليط الضوء: | محرك متدرج عزم الدوران 57 مم,محرك متدرج Nema23 عقد عزم الدوران,محرك متدرج 57 مم نيما 23 |
||

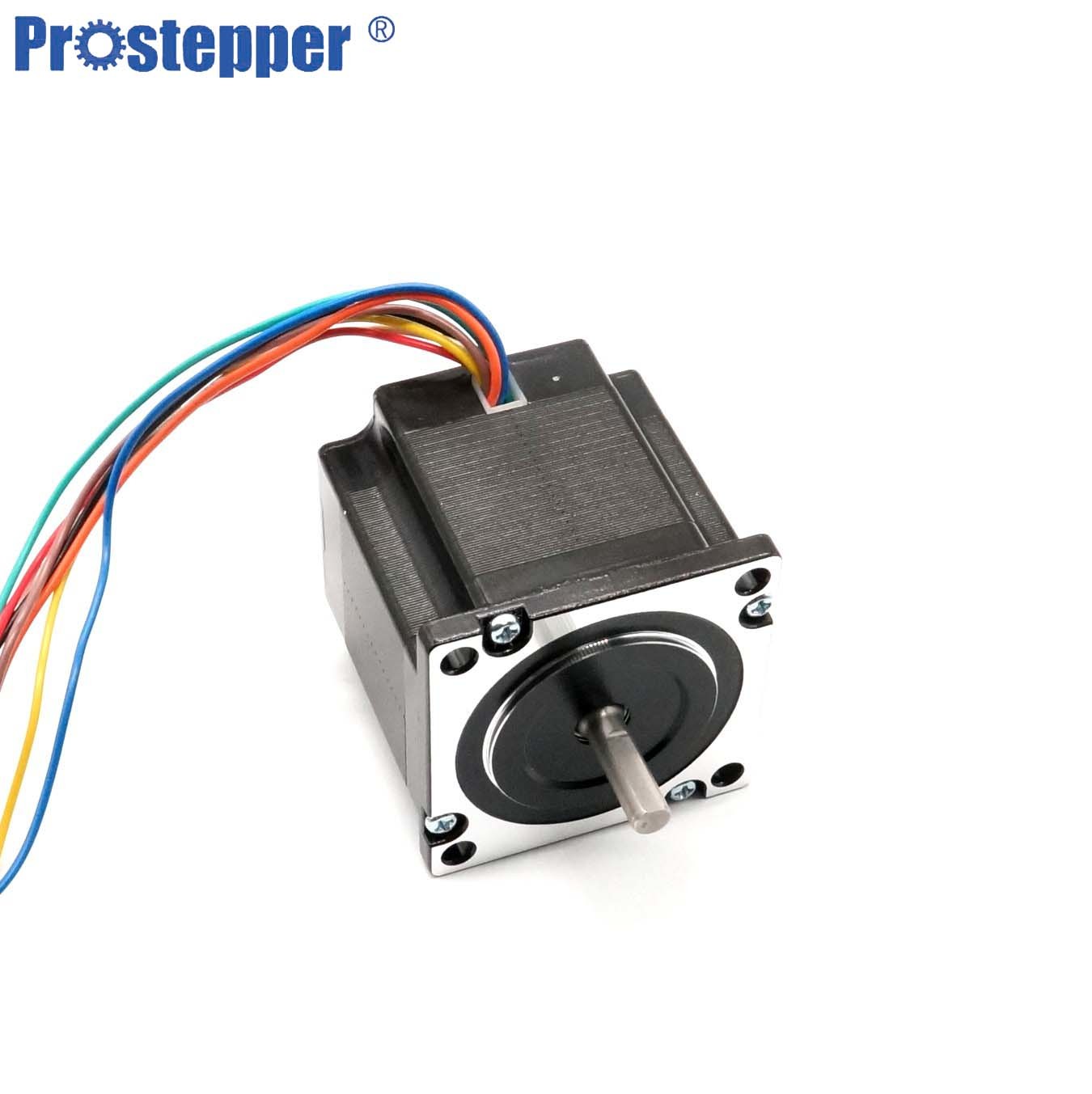

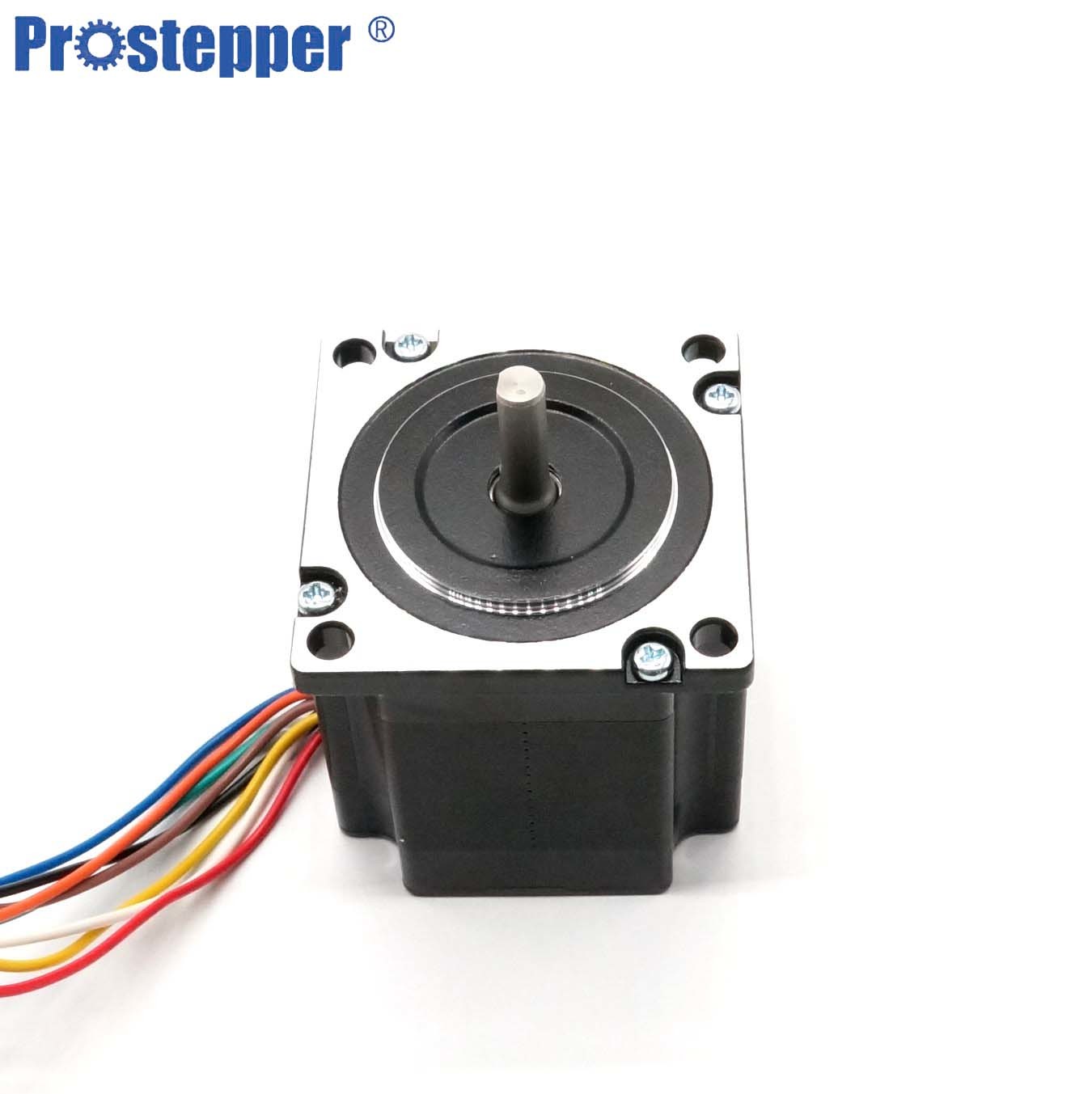

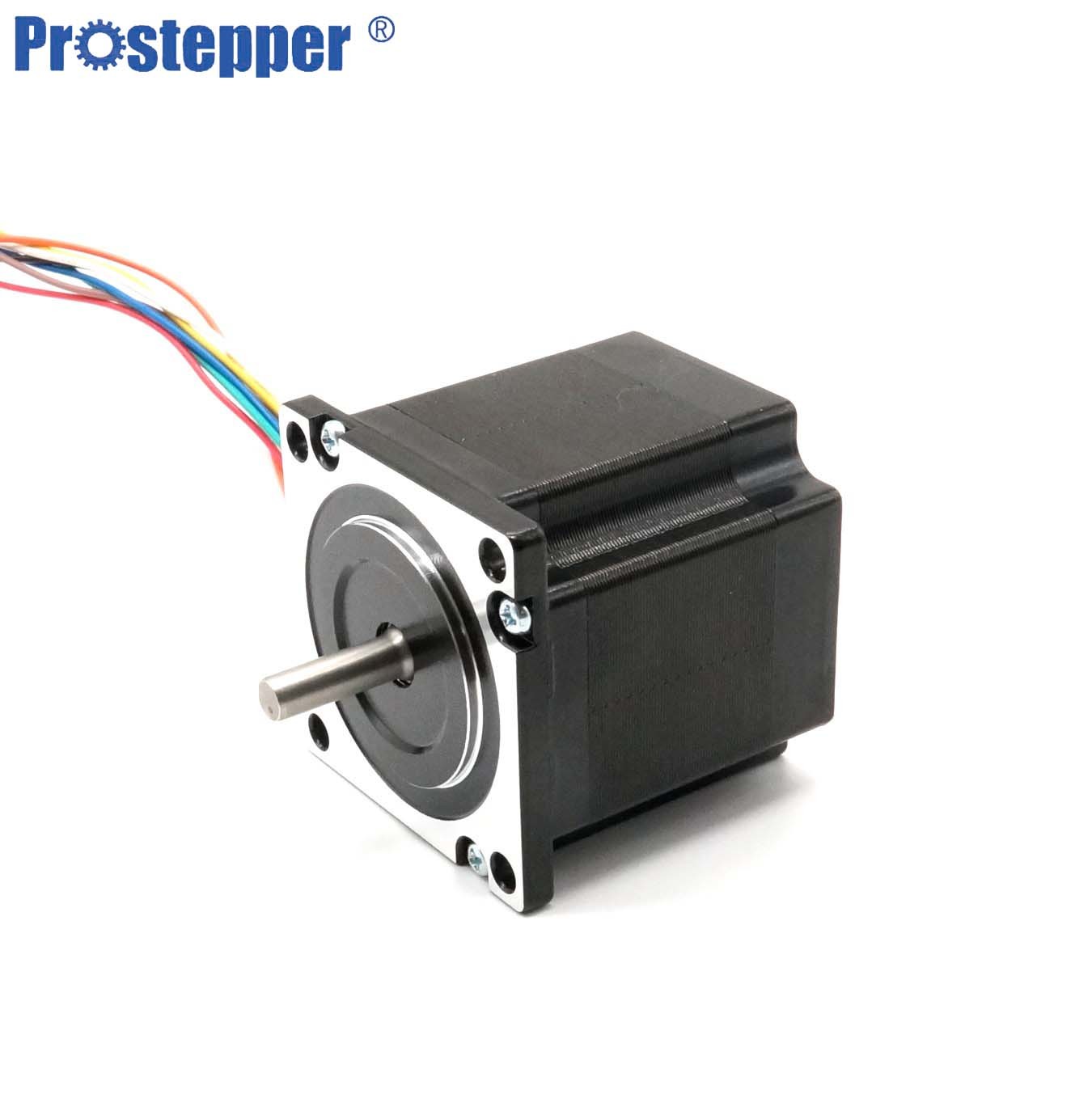

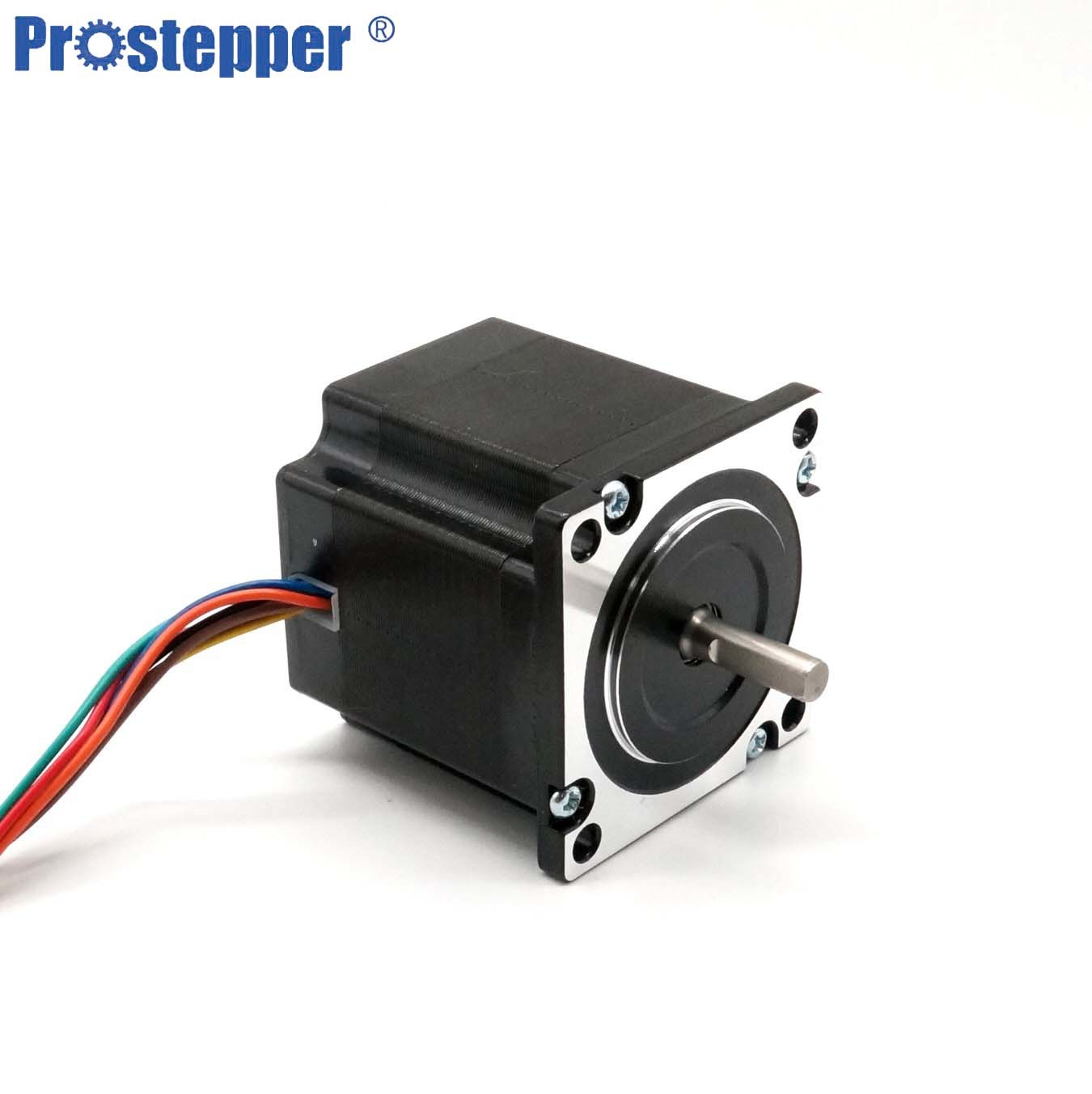

محرك متدرج هجين 57 مللي متر 1.8 درجة NEMA23 محرك متدرج ثنائي الطور لآلة التغليف
وصف محرك السائر الهجين NEMA23
يمكن التحكم بدقة في الإزاحة الزاوية للمحرك المتدرج من خلال عدد النبضات الكهربائية ، ويمكن التحكم في دقة الزوايا في حدود ± 0.09 درجة بدون أي أجهزة تغذية راجعة.
جودة المواد: الغلاف من الفولاذ المقاوم للصدأ 304 ، سترة الماء عبارة عن أنبوب ألومنيوم مصبوب عالي الضغط ، ملف نحاسي أحمر.
المنتج ، AGV والسيارات.
التناوب إلى الأمام / العكسي ، وقفة مع الاستمرار
يمكن التحكم في الدوران الأمامي / العكسي للمحرك المتدرج من خلال تسلسل الإدخال للنبضات الكهربائية المتحكم فيها.
في حالة قفل المحرك المتدرج (يتم تنشيط لف المحرك ، لا يوجد محرك نبض كهربائي خارجيممو) ، لا يزال بإمكان المحرك المتدرج الحفاظ على خرج عزم دوران معين.
تحديد
| الوضع لا | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| عقد العزم | 1.7 نيوتن متر | ||
| الحالية ذات الصلة | 2A / المرحلة | 3A / المرحلة | 4A / المرحلة |
| مقاومة | 2 Ω / المرحلة | 0.9Ω / المرحلة | 0.5Ω / المرحلة |
| الحث | 6MH / المرحلة | 2.7MH / المرحلة | 1.6MH / المرحلة |
| التعطيل | 280 جرام سم 2 | ||
| وزن | 0.72 كلغ | ||
| طول | 55.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| عقد العزم | 2N.m | |||
| الحالية ذات الصلة | 3A / المرحلة | 4A / المرحلة | 5A / المرحلة | |
| مقاومة | 1.1Ω / المرحلة | 0.65Ω / المرحلة | 0.37Ω / المرحلة | |
| الحث | 4.2MH / المرحلة | 2.35MH / المرحلة | 1.8 ميجا هرتز / المرحلة | |
| التعطيل | 480 جرام سم2 | |||
| وزن | 1.1 كلغ | |||
| طول | 76.5 ملم | |||
| اتصال | ص | إل | ||
تتنوع استخدامات المحركات السائر ، ولكن من أكثرها شيوعًا ما يلي:
سمات:
الملف على هذه المقالة هو 4 أسلاك ثنائية القطب.
زاوية خطوة 1.8 درجة ، المحركات متوافقة بشكل مباشر مع لوحات محرك السائر وأيضًا قيادة أي محرك (إذا لزم الأمر) في وضع نصف الخطوة أي 0.9 درجة لكل خطوة مما ينتج عنه دقة أعلى واستقرار أداء أكبر ومعدلات خطوة أسرع.يمكن التحكم في الاتجاه والسرعة والتسارع / التباطؤ بواسطة وحدة تحكم في محرك السائر. ، يؤدي تطبيق تسلسل النبض الكهربائي الصحيح على لفات المحرك السائر إلى دوران زاوية بمقدار 1.8 درجة للمغزل (أي 200 خطوة لكل دورة).عند تحميلها وقيادتها بشكل صحيح ، ستنتج هذه المحركات خطوات إخراج منفصلة.يتم تحديد عدد الخطوات وسرعة الدوران من خلال عدد النبضات وتواتر إشارة الإدخال.يوفر هذا طريقة مثالية للتحكم في السرعة والموقع.المحركات متوافقة مباشرة مع لوحات محرك السائر.
