| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | prostepper |
| إصدار الشهادات: | CE/ISO/ROHS |
| رقم الموديل: | PST57H242-4P10 |
| الحد الأدنى لكمية: | 10 قطع |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | 38.5 * 24 * 23 سم |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C ، مونيغرام |
| القدرة على العرض: | 250000pcs شهريا |
| اسم: | 57mm 2phase الهجين السائر المحرك | اللون: | أسود وشظية |
|---|---|---|---|
| عقد العزم: | 0.6 نيوتن | الحالية ذات الصلة: | 1A / المرحلة |
| وزن: | 0.46 كجم | الطول: | 42.5 ملم |
| اتصال: | موصل P (التصنيف الحالي أقل من 3Amp) | تطبيق: | آلة أوتوماتيكية |
| تسليط الضوء: | 0.6N.M 2 Phase Stepper Motor,57mm 2 Phase Stepper Motor,57mm محرك متدرج صغير |
||

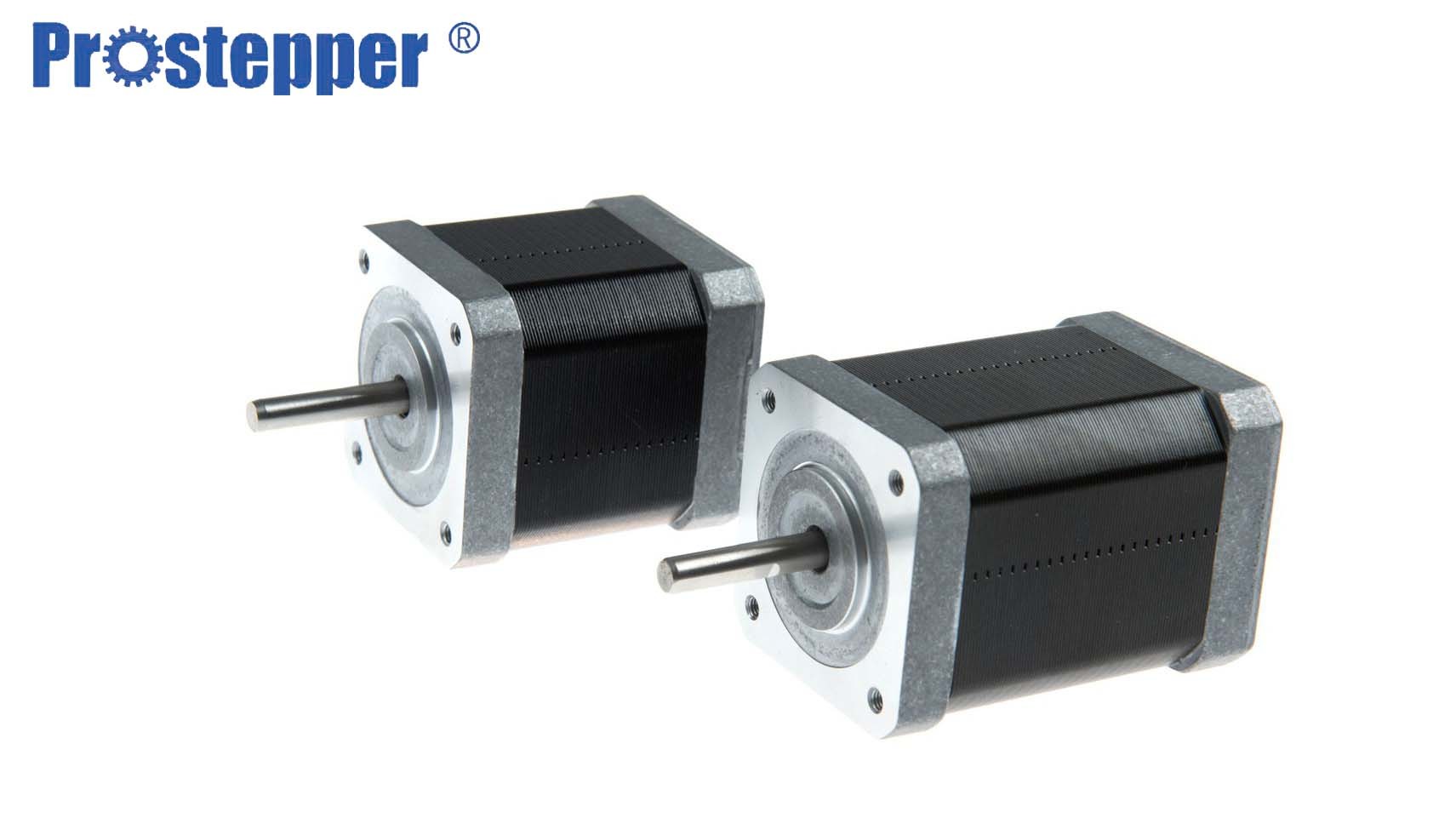

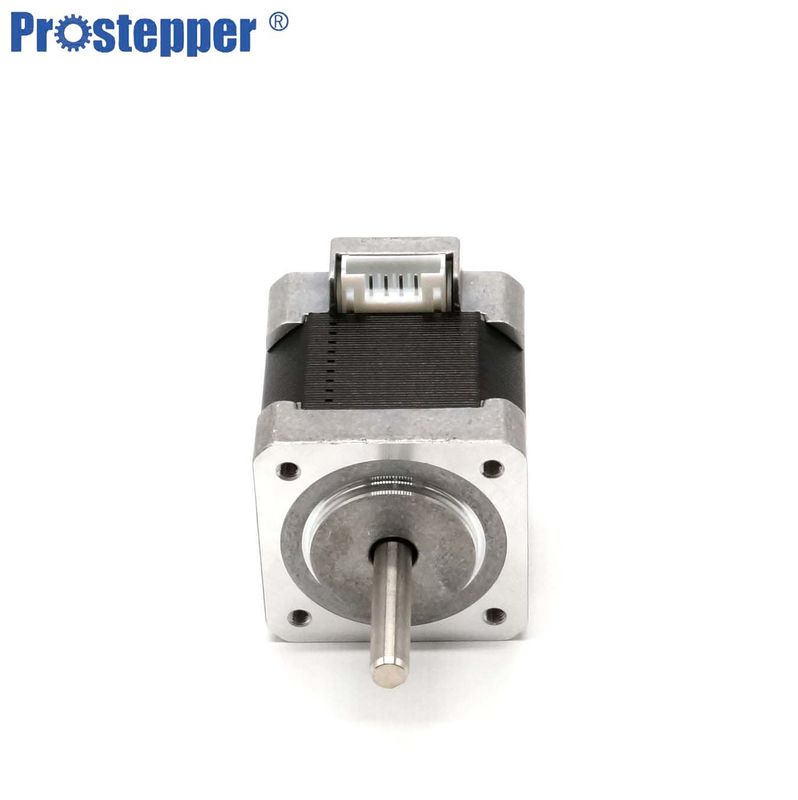

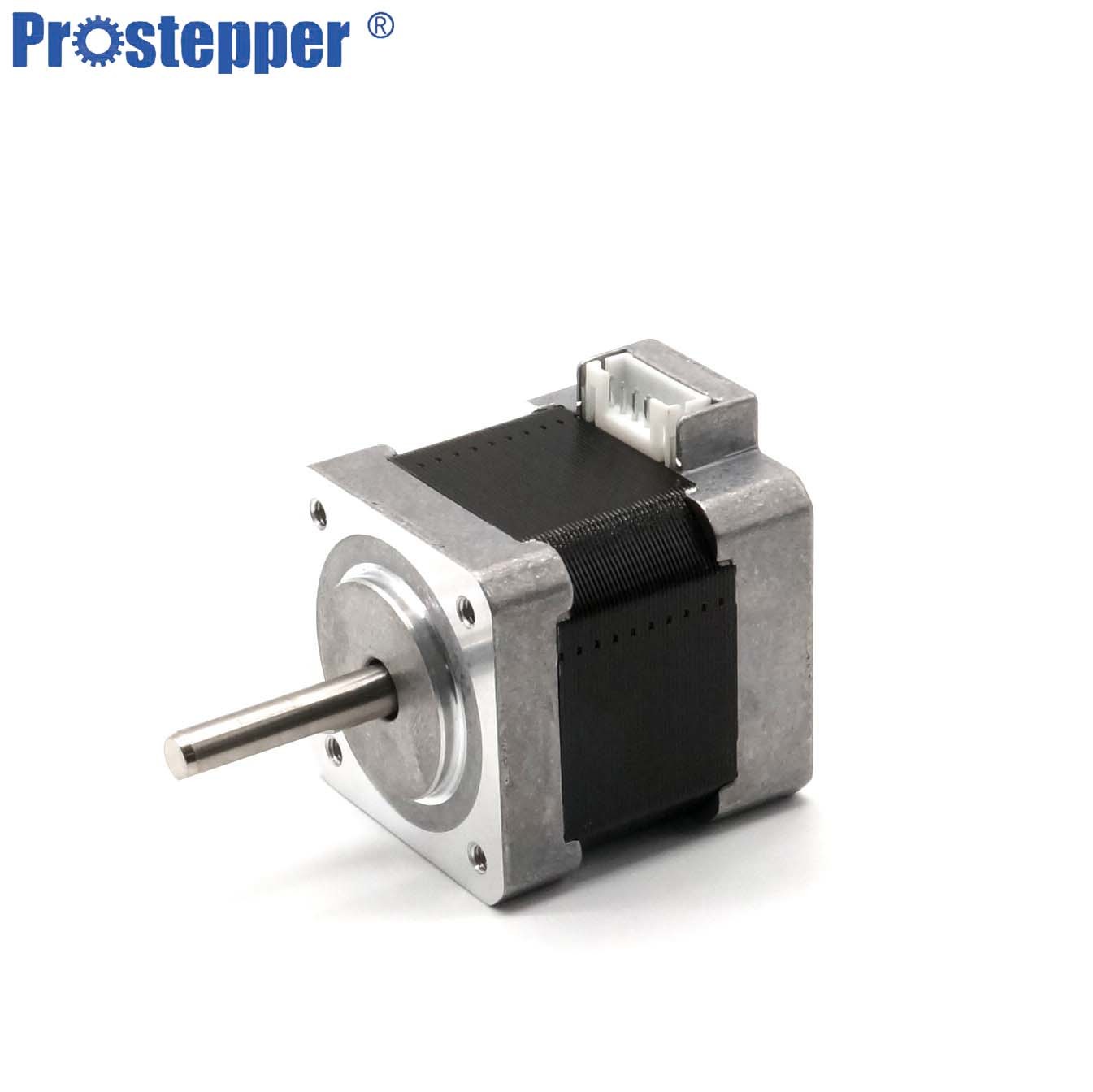

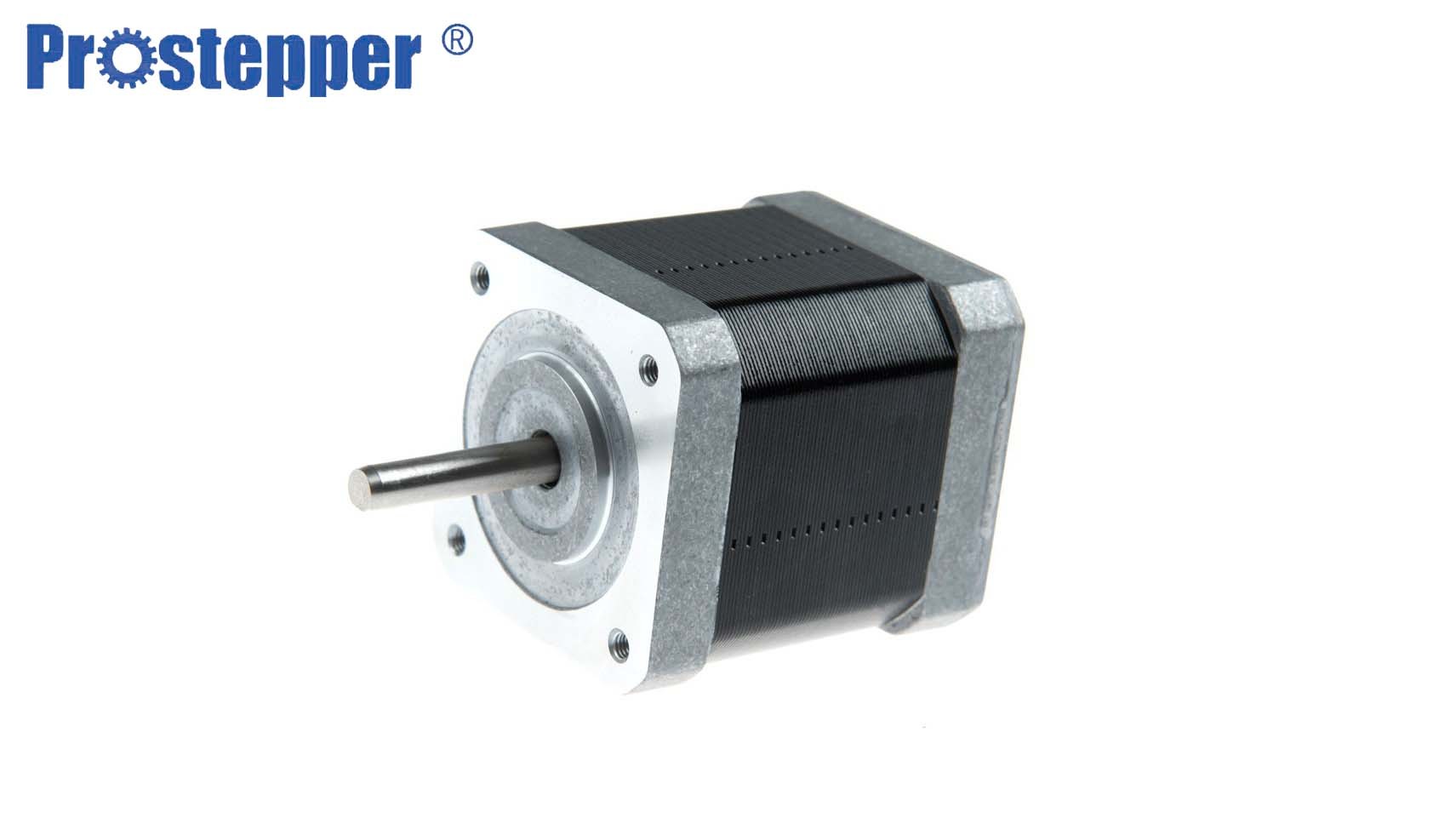

2 المرحلة Nema23 ثنائي القطب الأسود 57mm 0.6Nm عزم الدوران محرك متدرج هجين لآلة CNC
كيف يعمل محرك السائر؟
تنقسم كل ثورة للمحرك السائر إلى عدد منفصل من الخطوات ، في كثير من الحالات 200 خطوة ، ويجب إرسال نبضة منفصلة للمحرك لكل خطوة.يمكن للمحرك السائر أن يأخذ خطوة واحدة فقط في كل مرة وكل خطوة لها نفس الحجم.
نظرًا لأن كل نبضة تجعل المحرك يدور بزاوية دقيقة ، عادةً 1.8 درجة ، يمكن التحكم في موضع المحرك دون أي آلية رد فعل.مع زيادة النبضات الرقمية في التردد ، تتغير حركة الخطوة إلى دوران مستمر ، وتتناسب سرعة الدوران بشكل مباشر مع تردد النبضات.
تُستخدم محركات السائر يوميًا في كل من التطبيقات الصناعية والتجارية نظرًا لتكلفتها المنخفضة وموثوقيتها العالية وعزم الدوران العالي بسرعات منخفضة وبنية بسيطة وعرة تعمل في أي بيئة تقريبًا.
مواصفات المحرك لمحرك متدرج هجين 57 مم ثنائي الطور
| الوضع لا | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
| عقد العزم | 0.6 نيوتن متر | ||
| الحالية ذات الصلة | 1A / المرحلة | 2A / المرحلة | 3A / المرحلة |
| مقاومة | 4.2 Ω / المرحلة | 1.2Ω / المرحلة | 0.51Ω / المرحلة |
| الحث | 8.9MH / المرحلة | 2.1MH / المرحلة | 1MH / المرحلة |
| التعطيل | 140 جم سم2 | ||
| وزن | 0.46 كلغ | ||
| طول | 42.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
| عقد العزم | 0.8 نيوتن متر | ||
| الحالية ذات الصلة | 1A / المرحلة | 2A / المرحلة | 3A / المرحلة |
| مقاومة | 4.7 Ω / المرحلة | 1.25Ω / المرحلة | 0.57Ω / المرحلة |
| الحث | 10.8MH / المرحلة | 2.7MH / المرحلة | 1.2 ميجا بالساعة / المرحلة |
| التعطيل | 180 جم سم2 | ||
| وزن | 0.52 كلغ | ||
| طول | 45.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
| عقد العزم | 0.8 نيوتن متر | ||
| الحالية ذات الصلة | 1A / المرحلة | 2A / المرحلة | 3A / المرحلة |
| مقاومة | 4.7 Ω / المرحلة | 1.25Ω / المرحلة | 0.57Ω / المرحلة |
| الحث | 10.8MH / المرحلة | 2.7MH / المرحلة | 1.2 ميجا بالساعة / المرحلة |
| التعطيل | 180 جم سم2 | ||
| وزن | 0.52 كلغ | ||
| طول | 45.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
| عقد العزم | 1.2 نيوتن متر | ||
| الحالية ذات الصلة | 2A / المرحلة | 3A / المرحلة | 4A / المرحلة |
| مقاومة | 1.6 Ω / المرحلة | 0.7Ω / المرحلة | 0.45Ω / المرحلة |
| الحث | 5.2MH / المرحلة | 2.4MH / المرحلة | 1.4MH / المرحلة |
| التعطيل | 280 جرام سم2 | ||
| وزن | 0.72 كلغ | ||
| طول | 55.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| عقد العزم | 1.7 نيوتن متر | ||
| الحالية ذات الصلة | 2A / المرحلة | 3A / المرحلة | 4A / المرحلة |
| مقاومة | 2 Ω / المرحلة | 0.9Ω / المرحلة | 0.5Ω / المرحلة |
| الحث | 6MH / المرحلة | 2.7MH / المرحلة | 1.6MH / المرحلة |
| التعطيل | 280 جرام سم2 | ||
| وزن | 0.72 كلغ | ||
| طول | 55.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| عقد العزم | 2N.m | |||
| الحالية ذات الصلة | 3A / المرحلة | 4A / المرحلة | 5A / المرحلة | |
| مقاومة | 1.1Ω / المرحلة | 0.65Ω / المرحلة | 0.37Ω / المرحلة | |
| الحث | 4.2MH / المرحلة | 2.35MH / المرحلة | 1.8 ميجا هرتز / المرحلة | |
| التعطيل | 480 جرام سم2 | |||
| وزن | 1.1 كلغ | |||
| طول | 76.5 ملم | |||
| اتصال | ص | إل | ||
| الوضع لا | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
| عقد العزم | 2.2 نانومتر | |||
| الحالية ذات الصلة | 3A / المرحلة | 4A / المرحلة | 5A / المرحلة | |
| مقاومة | 1.2Ω / المرحلة | 0.65Ω / المرحلة | 0.36Ω / المرحلة | |
| الحث | 4.5MH / المرحلة | 2.5 ميجا بالساعة / المرحلة | 1.76MH / المرحلة | |
| التعطيل | 520 جرام سم2 | |||
| وزن | 1.2 كلغ | |||
| طول | 80.5 ملم | |||
| اتصال | ص | إل | ||
| الوضع لا | PST57H2100-4L40 |
PST57H2100-4L50
|
| عقد العزم | 3N.m | |
| الحالية ذات الصلة | مرحلة | 5A / المرحلة |
| مقاومة | 0.88Ω / المرحلة | 0.5Ω / المرحلة |
| الحث | 3.2MH / المرحلة | 2.MH / المرحلة |
| التعطيل | 720 | |
| وزن | 1.5 | |
| طول | 101 | |
| اتصال | إل | |
يُظهر هذا الخط الخارج محركًا ثنائي المحور.لا يحتوي المحرك أحادي العمود على عمود الجزء الأزرق وعلامة * أبعاد الفتحة.
| نموذج | إل |
| PST57H242 | 42.5 ملم |
| PST57H245 | 45.5 ملم |
| PST57H251 | 51.5 ملم |
| PST57H255 | 55.5 ملم |
| PST57H265 | 64.5 ملم |
| PST57H276 | 76.5 ملم |
| PST57H280 | 80.5 ملم |
| PST57H2100 | 101 ملم |
خصائص السرعة / عزم الدوران (القيمة المرجعية)
مواصفات المحرك والخصائص لدينا:
نيما 8 ، 10 ، 11 ، 14 ، 16 ، 17 ، 23 ، 24 ، 34 ،
2 المرحلة ، زاوية الخطوة 1.8 درجة 0.9 درجة
3 مراحل ، زاوية خطوة 1.2 درجة
5 المرحلة ، زاوية الخطوة 0.36 درجة 0.72 درجة
موثوقية عالية ، دقة عالية ، عزم دوران عالي
حركة سلسة وانخفاض مستوى الضجيج والاهتزاز والتدفئة
Changzhou Prostepper Co. Ltd هي شركة مصنعة ومصدرة للعديد من محركات السائر بخبرة 20 عامًا ، لذلك اخترت العلامة التجارية Prostepper هي الخيار الأفضل دائمًا ، فنحن ملتزمون بإنشاء محركات السائر الأكثر سلاسة والأكثر دقة والأكثر ابتكارًا والتي يمكن استخدامها في أي مكان .اليوم ، لدينا مجموعة واسعة من محركات السائر القياسية والمخصصة ، محرك بدون فرشات.
محرك متدرج من سلسلة 57 مم هو أفضل المنتجات مبيعًا لشركتنا ، ولدينا ناتج كبير ، وتكاليف منخفضة ودائمًا في المخزونات ، وأداء المحركات مستقر ، ويستخدم على نطاق واسع في العديد من المجالات ، ومحركات السائر الهجينة الدقيقة PROSTEPPER BRAND ، وتناسب السائقين المناسبين ، تستخدم على نطاق واسع في آلات الملابس ، CNC ، آلات النسيج ، آلات التعبئة والتغليف ، المعدات الطبية ، معالجة تسخير الأسلاك وغيرها من الصناعات. يحب معظم العملاء اختيار هذا النموذج من محرك السائر الهجين.تمتلك Prostepper مجموعة كبيرة من العملاء في جميع أنحاء العالم ، حيث يتم تصدير المنتجات إلى أكثر من 10 دول ، بما في ذلك الولايات المتحدة ؛ألمانيا ، سويسرا ؛إيطاليا وكوريا واليابان ، إلخ.
يمكن لمحرك Prostepper أن يميز الخدمة المتخصصة ، لأن لدينا ميزة مختلفة عن شركة المحركات الأخرى.
أ.اختر المواد الخام من مورد العلامة التجارية الشهيرة في الصين أو في الخارج
ب.يتم التحكم بدقة في كل قطعة غيار في كل عملية الإنتاج
ج.تصميم محسن عالي الأداء للدائرة الكهرومغناطيسية ، مما يزيد من عزم دوران المحرك ، ويقلل من نطاق ارتفاع درجة الحرارة على المحرك ، ويعزز تشغيل المحرك بشكل أكثر استقرارًا.
د.التحكم الدقيق في الموقف
ه.دوران للأمام / للخلف ، وظيفة الإيقاف والقفل في حالات الطوارئ
F.زاوية فعالة والتحكم في السرعة
حجم التعبئة العامة: 38.5جمكس24 جمكس23 جالتعبئة الداخلية م: رغوة EPE ، التعبئة الخارجية كرتون مع فيلم PE.
إذا كانت لديك متطلبات تعبئة خاصة ، فيرجى إبلاغنا ، يمكننا مساعدتك في إضافة العلامات على العبوة.
ولديها أيضًا تطبيقات ماكينات الأعمال ، وتطبيقات ملحقات الكمبيوتر.
تعمل محركات السائر بشكل مختلف عن محركات الفرشاة التي تعمل بالتيار المستمر ، والتي تدور عند تطبيق الجهد على أطرافها.من ناحية أخرى ، تحتوي المحركات السائر بشكل فعال على العديد من المغناطيسات الكهربائية ذات الأسنان المرتبة حول قطعة حديدية على شكل تروس مركزية.يتم تنشيط المغناطيس الكهربائي بواسطة دائرة تحكم خارجية ، على سبيل المثال ، متحكم دقيق.
إذا كنت بحاجة إلى مزيد من المعلومات ، فيرجى الاتصال بنا.سنعلق أهمية كبيرة على أي مشاكلك.
نأمل أن نتمكن من إقامة تعاون فعال طويل الأمد.
