| مكان المنشأ: | جيانغسو ، الصين |
|---|---|
| اسم العلامة التجارية: | Prostepper |
| إصدار الشهادات: | CE.ISO.ROHS.SGS |
| رقم الموديل: | PST57H280-4P30 |
| الحد الأدنى لكمية: | 10 قطع |
| الأسعار: | USD8.5-12.6PCS |
| تفاصيل التغليف: | 38.5 * 24 * 23 |
| وقت التسليم: | 7-25 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C |
| القدرة على العرض: | 250000pcs شهريا |
| العلامة التجارية: | بروستيبير | اكتب: | محرك متدرج هجين |
|---|---|---|---|
| تيار: | 3 أ | اللون: | أسود وفضي |
| زاوية الخطوة: | 1.8 درجة | مدى درجة حرارة التخزين: | -20 درجة مئوية ~ + 50 درجة مئوية |
| الطول: | 80.5 ملم | وزن: | 1.2 كيلوجرام |
| تسليط الضوء: | 2.2N.M عقد محرك متدرج عزم الدوران,محرك متدرج بعزم دوران 1.8 درجة,محرك متدرج ثنائي القطب 57 مم |
||

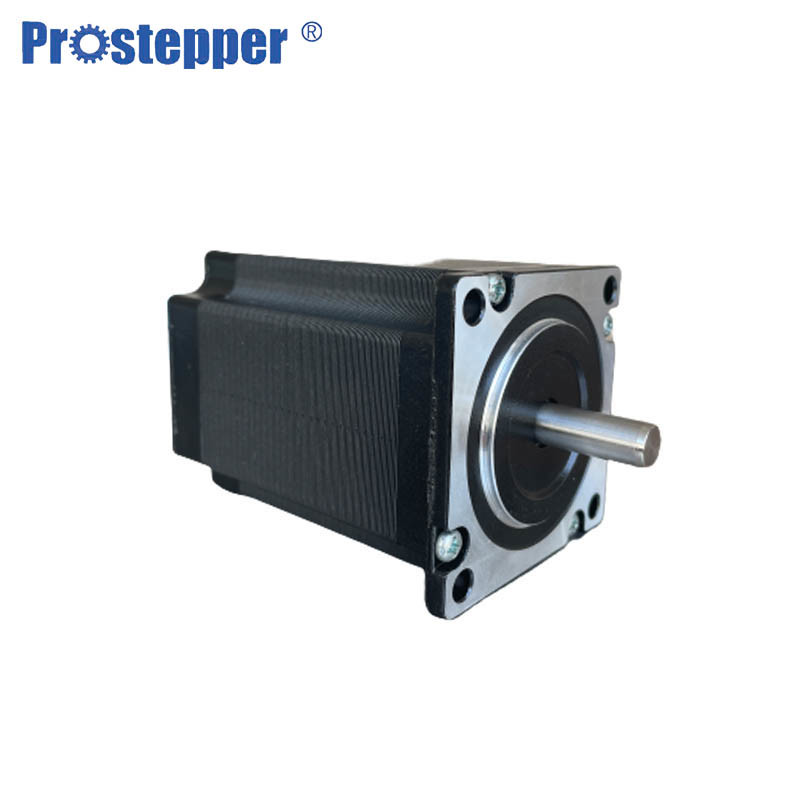

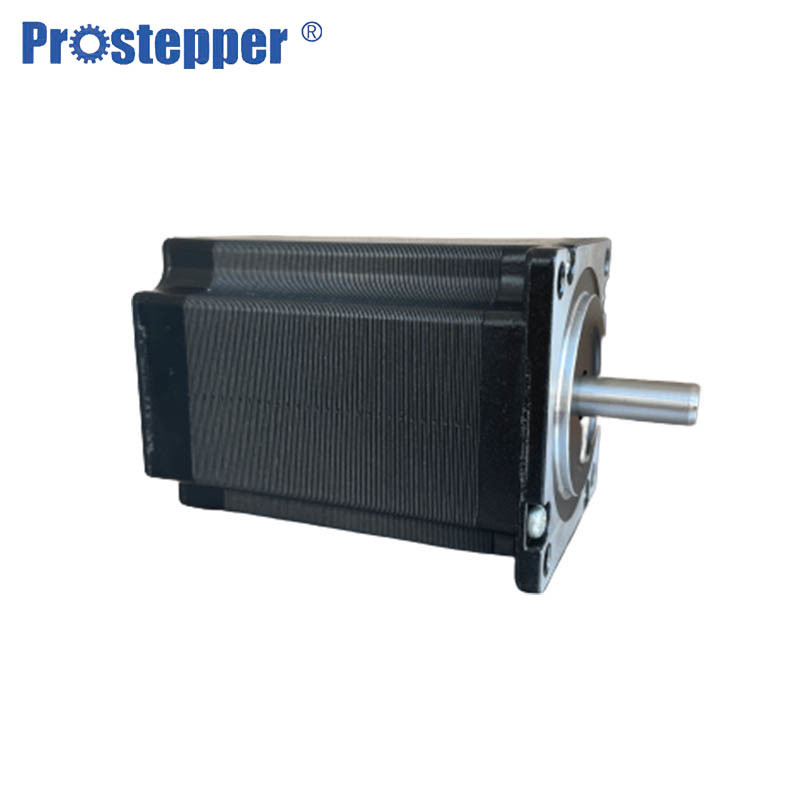

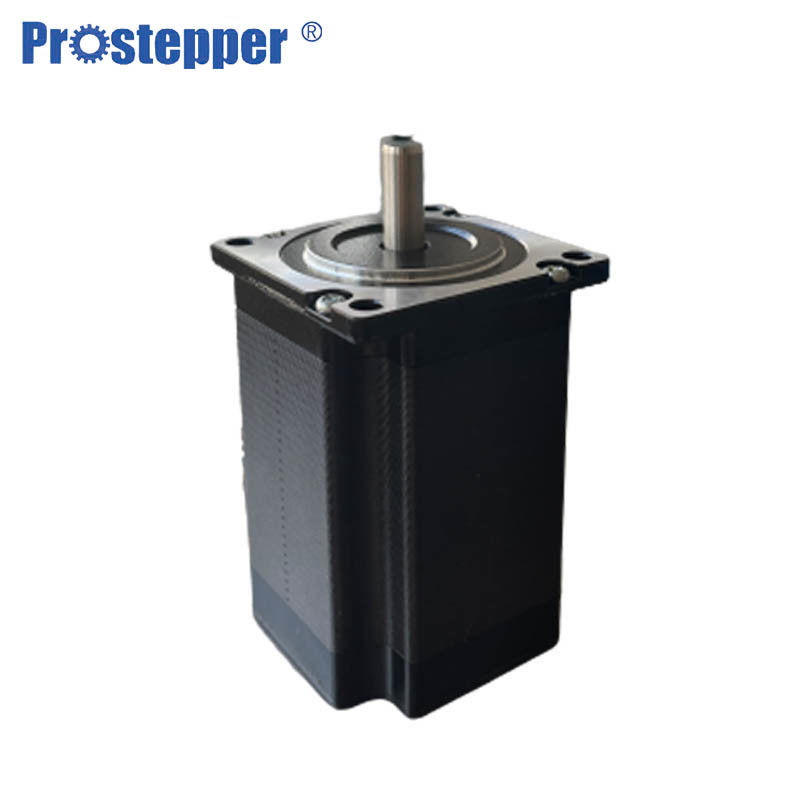

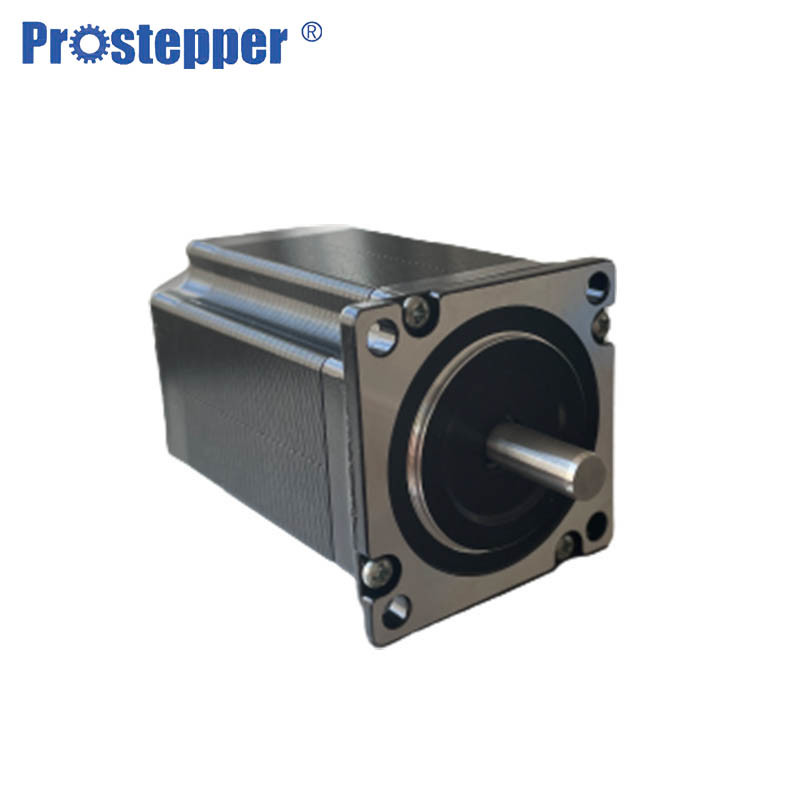

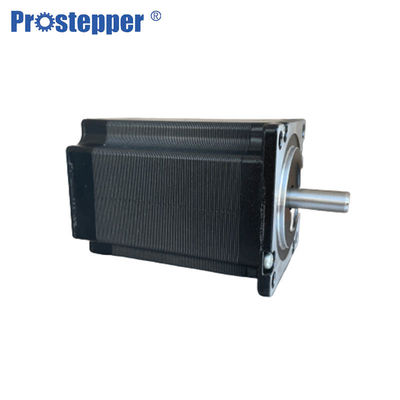

عقد محرك متدرج عزم الدوران 2N.M Nema 23 محرك متدرج هجين 57 مم 1.8 درجة
ميزات محرك السائر
وصف محرك السائر الهجين NEMA23
1. التناوب إلى الأمام / العكسي ، وقفة مع الاستمرار
يمكن التحكم في الدوران الأمامي / العكسي للمحرك المتدرج من خلال تسلسل الإدخال للنبضات الكهربائية المتحكم فيها.
في حالة قفل المحرك المتدرج (يتم تنشيط لف المحرك ، ولا يوجد أمر نبض كهربائي خارجي) ، لا يزال بإمكان المحرك المتدرج الحفاظ على ناتج عزم دوران معين.
2. التحكم الصارم في إنتاج الأجزاء لتحسين جودة الأجزاء.
3. دقة التحكم في السرعة
يمكن التحكم بدقة في سرعة دوران المحرك المتدرج ، عن طريق التحكم في تردد النبض الكهربائي.
5. التحكم الدقيق في الموقف
يمكن التحكم بدقة في الإزاحة الزاوية للمحرك المتدرج من خلال عدد النبضات الكهربائية ، ويمكن التحكم في دقة الزوايا في حدود ± 0.09 درجة بدون أي أجهزة تغذية راجعة.
| الوضع لا | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| عقد العزم | 1.7 نيوتن متر | ||
| الحالية ذات الصلة | 2A / المرحلة | 3A / المرحلة | 4A / المرحلة |
| مقاومة | 2 Ω / المرحلة | 0.9Ω / المرحلة | 0.5Ω / المرحلة |
| الحث | 6MH / المرحلة | 2.7MH / المرحلة | 1.6MH / المرحلة |
| التعطيل | 280 جرام سم 2 | ||
| وزن | 0.72 كلغ | ||
| طول | 55.5 ملم | ||
| اتصال | ص | ||
| الوضع لا | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| عقد العزم | 2N.m | |||
| الحالية ذات الصلة | 3A / المرحلة | 4A / المرحلة | 5A / المرحلة | |
| مقاومة | 1.1Ω / المرحلة | 0.65Ω / المرحلة | 0.37Ω / المرحلة | |
| الحث | 4.2MH / المرحلة | 2.35MH / المرحلة | 1.8 ميجا هرتز / المرحلة | |
| التعطيل | 480 جرام سم2 | |||
| وزن | 1.1 كلغ | |||
| طول | 76.5 ملم | |||
| اتصال | ص | إل |
||
| الوضع لا | PST60H280-4P30 | PST60H280-4L40 | PST60H280-4L50 |
| عقد العزم | 2.2 نانومتر | 2.2 نانومتر | 2.2 نانومتر |
| الحالية ذات الصلة | 3A / المرحلة | 4A / المرحلة | 5A / المرحلة |
| مقاومة | 1.2Ω / المرحلة | 0.65Ω / المرحلة | 0.36Ω / المرحلة |
| الحث | 4.5MH / المرحلة | 2.5 ميجا بالساعة / المرحلة | 1.76MH / المرحلة |
| التعطيل | 520 جرام سم2 | 520 جرام سم2 | 520 جرام سم2 |
| وزن | 1.2 كلغ | 1.2 كلغ | 1.2 كلغ |
| طول | 80.5 ملم | 80.5 م | 80.5 ملم |
| اتصال | ص | إل | إل |
مواصفات محرك السائر الهجين
مبدأ العمل لمحرك السائر
لجعل عمود المحرك يدور ، يتم إعطاء قوة مغناطيسية كهربائية واحدة ، مما يجعل أسنان الترس تنجذب مغناطيسيًا إلى أسنان المغناطيس الكهربائي.النقطة التي يتم فيها محاذاة أسنان الترس مع المغناطيس الكهربائي الأول ، يتم إزاحتها قليلاً عن المغناطيس الكهربائي التالي.لذلك عند تشغيل المغناطيس الكهربائي التالي وإيقاف تشغيل الأول ، يدور الترس قليلاً ليتماشى مع المغنطيس التالي ومن هناك تتكرر العملية.كل من تلك التدويرات الطفيفة تسمى خطوة ، مع عدد صحيح من الخطوات التي تجعل دوران كامل.بهذه الطريقة ، يمكن تشغيل المحرك بدقة.لا يدور المحرك السائر باستمرار ، بل يدور بخطوات.هناك 4 ملفات بزاوية 90 درجة بين بعضها البعض مثبتة على الجزء الثابت.يتم تحديد وصلات محرك السائر بالطريقة التي يتم بها ربط الملفات.في محرك متدرج ، الملفات غير متصلة.يحتوي المحرك على خطوة دوران 90 درجة مع تنشيط الملفات بترتيب دوري ، مما يحدد اتجاه دوران العمود.يظهر عمل هذا المحرك من خلال تشغيل المفتاح.يتم تنشيط الملفات في سلسلة في فترات زمنية مدتها ثانية واحدة.يدور العمود 90 درجة في كل مرة يتم فيها تنشيط الملف التالي.سيختلف عزم الدوران منخفض السرعة بشكل مباشر مع التيار.
تتنوع استخدامات المحركات السائر ، ولكن من أكثرها شيوعًا ما يلي:
